УПРАВЛЕНИЕ ШНУРОМ И РУЧКОЙ______________________________________________________________
Для алюминиевых ламелей 25 мм

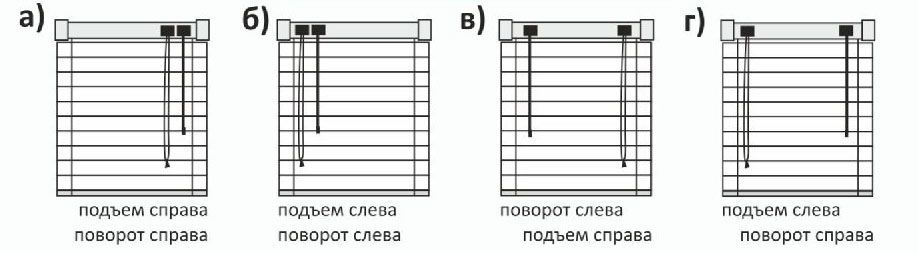

управление разнесено:
ширина – минимум 26 см
управление вместе:
ширина – минимум 40 см
ширина – максимум 300 см
высота - максимум 300 см
Для деревянных ламелей 25 мм
управление разнесено:
ширина – минимум 26 см
управление вместе:
ширина – минимум 40 см
|
Ширина, см |
120 |
140 |
160 |
180 |
200 |
220 |
240 |
|
|
Высота, см |
Ламели 25 мм |
250 |
210 |
190 |
170 |
150 |
135 |
125 |
|
Ламели 50 мм |
400 |
360 |
315 |
280 |
250 |
230 |
210 |
|
управление – вместе или разнесено; при помощи ручки и шнура
монтаж – в проем окна, внахлест окна, на раму (только алюминиевые); потолочное, настенное

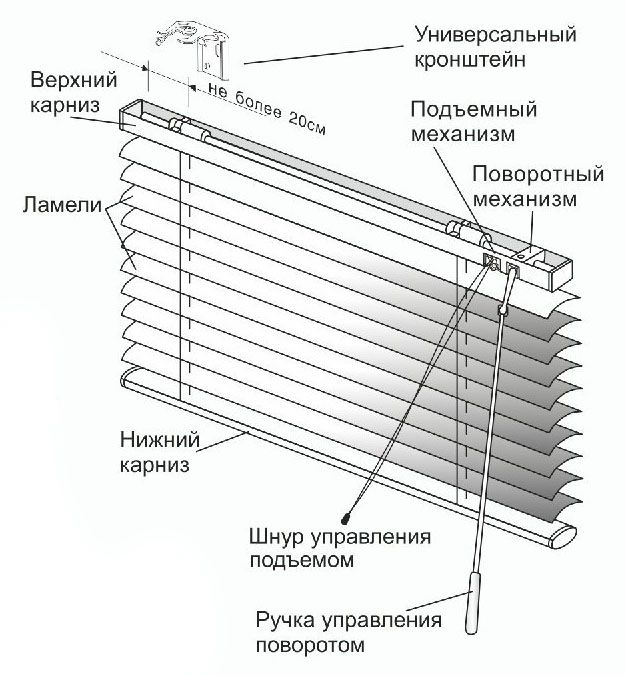

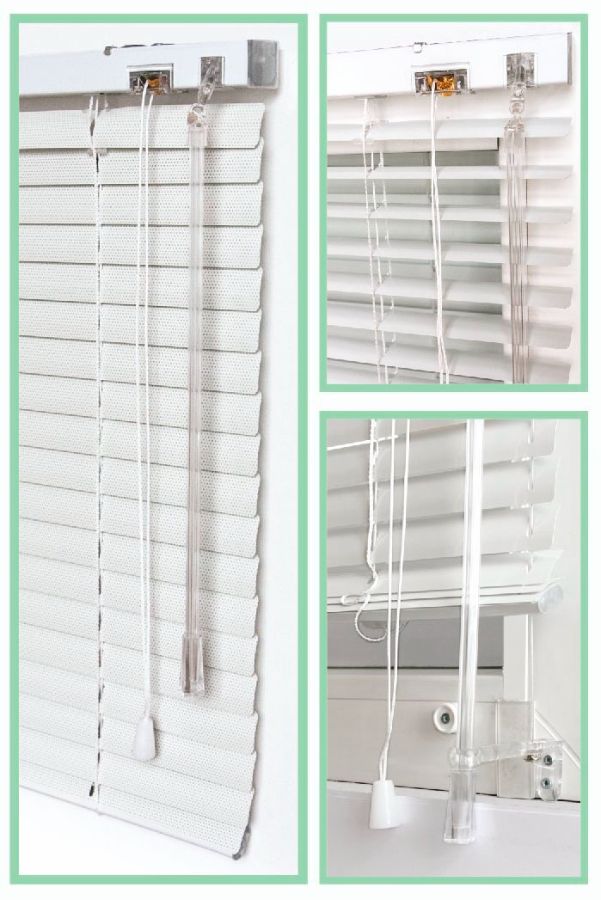

Управление осуществляется при помощи шнура (подъем ламелей) и ручки (поворот ламелей). Ручка управление прозрачная используется с алюминиевыми ламелями, ручка управление деревянная используется с бамбуковыми или деревянными ламелями. При ширине готового изделия менее 40 см управление должно быть разнесено-шнур с одной стороны, ручка с другой. В деревянных жалюзи 50 мм подьем и поворот ламелей осуществляется при помощи шнуров.
|
В конструкциях горизонтальных жалюзи с механизмом управления шнуром и ручкой используются ламели: |
|
|
|
алюминиевые 25 мм бамбуковые 25 мм деревянные 25 мм и 50 мм |
Монтаж возможен в проем окна, внахлест на окно, на раму. Крепление потолочное или настенное.
_______ЗАМЕРЫ_____________________________________________________
Рекомендации по замерам носят общий характер. Установленные жалюзи не должны препятствовать открыванию окон.
|

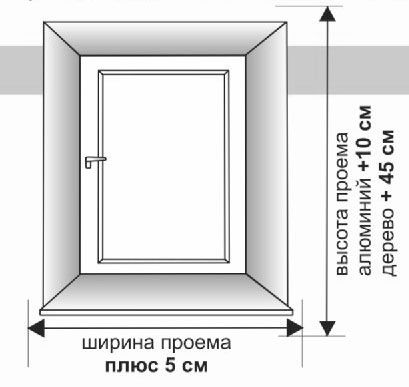

При установке внахлест проема: -по ширине прибавить 5-7 см, чтобы не было просветов-при определении высоты надо учитывать, что при открытых жалюзи сверху образуется пакет ламелей, ширина которых зависит от высоты жалюзи (на 1 м высоты алюминиевых жалюзи связка ламелей 5 см + 2 см высота карниза). Прибавка по низу жалюзи определяется по вашему желанию. |

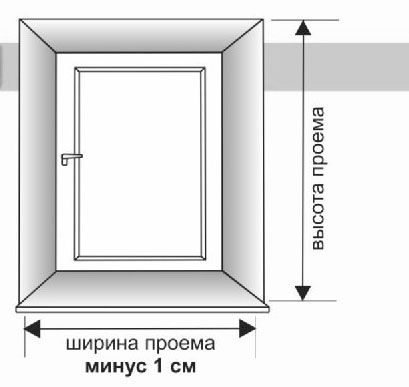

Для определения размеров изделия при установке в проем от ширины проема отнять 1 см. |
При монтаже жалюзи на ПВХ-окна без сверления при помощи универсальных кронштейнов с защелкой:

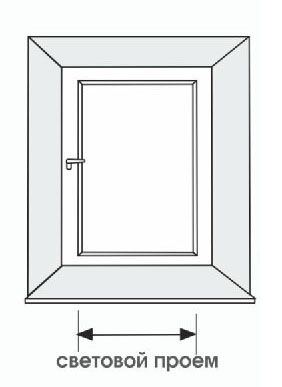

-по ширине к световому проему прибавить 1-2 см
-при определении высоты, замерить расстояние от верха края створки до края нижнего штапика и прибавить 1 см
|
|
Высота жалюзи, см |
50 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
|
|
Размер пакета ламелей в полностью поднятом положении, см |
Алюминиевые 25мм |
5 |
6 |
7 |
8 |
9 |
10 |
- |
- |
|
|
Деревянные 25мм |
10 |
18 |
25 |
29 |
36 |
- |
- |
- |
||
|
Деревянные 50мм |
10 |
15 |
20 |
26 |
32 |
37 |
41 |
45 |
||
В состав комплекта горизонтальных жалюзи входят:
*Жалюзи в сборе;
*Рука управления поворотом и шнур управления подъемом;
*Универсальные кронштейны
До 150 см – 2 шт
151-210 см – 3 шт
От 211 см – 4 шт;
*Комплект крепежа;
*Инструкция по установки.
Важно! Во избежание перетирания шнуров, подъем и опускание жалюзи следует производить при открыты ламелях, то есть в положении, когда ламели развернуты горизонтально!
_______УСТАНОВКА_________________________________________________
1. Распакуйте жалюзи, раскрутив шнур управления

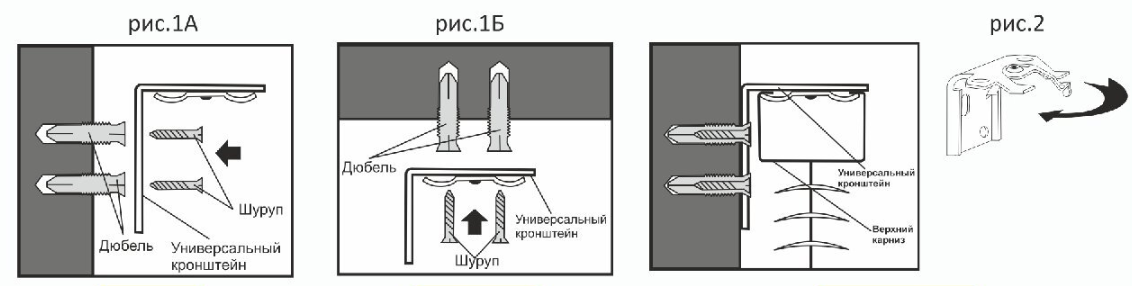

2. Установите универсальный кронштейн. На рис. 1А (к стене) и рис. 1Б (к потолку) показаны варианты установки универсального кронштейна.
3. Повернув защелку в право, закрепите верхний карниз жалюзи на универсальном кронштейне на расстоянии не более 20 см от края, затем поверните защелку в лево до упора, рис. 2.
4. Вставьте ручку управления в крючок поворотного механизма, расположенном на верхнем карнизе жалюзи.
5. Проверьте работоспособность жалюзи.
_______РЕГУЛИРОВКА СВЕТОВОГО ПОТОКА ______________________
Поворот ламелей осуществляется ручкой по часовой или против часовой стрелки.
Собрать, сдвинуть или раздвинуть ламели можно потяну за шнур управления.
Опустить жалюзи можно следующим образом:
- Отведите шнур управления к центру жалюзи, освободив тем самым шнур управления из фиксаторов подъемного механизма.
- Медленно опускайте шнур до тех пор, пока жалюзи не достигнут нужной высоты.
Поднятие жалюзи осуществляется так же шнуром управления:
- Отведите шнур управления к центру жалюзи
- Тяните шнур управления на себя до тех пор, пока жалюзи не достигнут нужной высоты.
Фиксация жалюзи на нужной высоте:
Отведите шнур от центра, таким образом шнур управления зафиксируется в подъемном механизме и заблокирует самопроизвольное опускание жалюзи.
_______РЕКОМЕНДАЦИИ ПО УХОДУ____________________________
- Ламели нельзя перегибать.
- Ламели изготовлены из алюминиевой ленты, покрыты лакокрасочным слоем. Для удаления пыли рекомендуется приобрести специальную щетку с тканевой насадкой.
- В случает загрязнения используйте губку или салфетку без абразивных моющих средств.
