жалюзи горизонтальные УПРАВЛЕНИЕ ЦЕПОЧКОЙ

УПРАВЛЕНИЕ ЦЕПОЧКОЙ__________________________________________________________________________________________

Для алюминиевых ламелей 25 мм

          ширина – минимум 35 см

          ширина – максимум 300 см

          высота - максимум 300 см

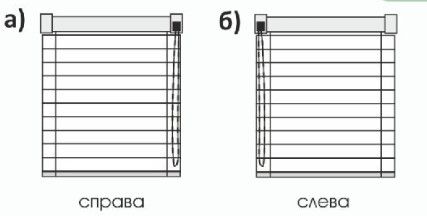

управление – поворот и подъем ламелей при помощи цепочки левое/правое

монтаж – в проем окна, внахлест окна;

                  потолочное, настенное

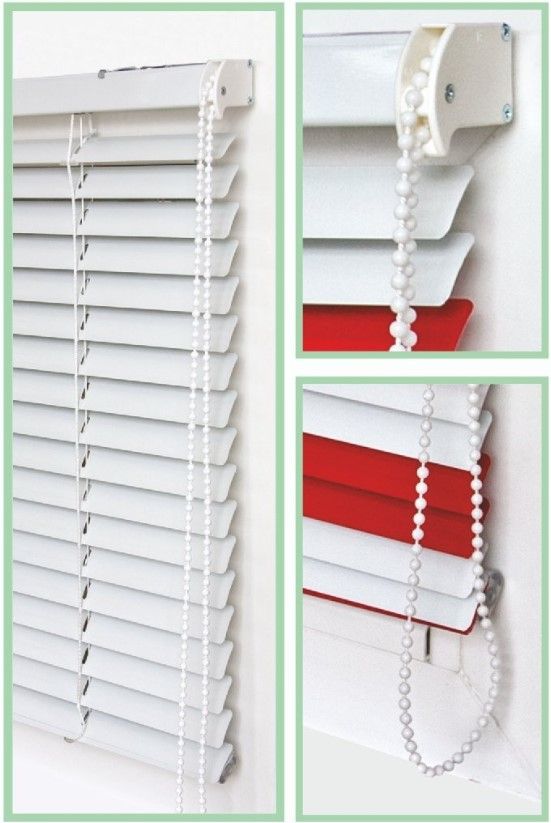

Управление осуществляется при помощи цепочки (и подъем/опускание, и поворот ламелей).



В конструкции горизонтальных жалюзи с механизмом управления цепочкой используются алюминиевые ламели шириной 25 мм.




Монтаж возможен в проем окна, внахлест на окно. Крепление потолочное или настенное.



_______ЗАМЕРЫ_____________________________________________________

Рекомендации по замерам носят общий характер. Установленные жалюзи не должны препятствовать открыванию окон.

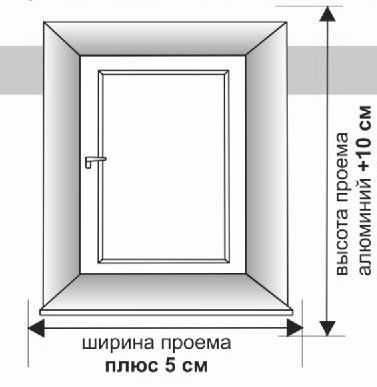

При установке внахлест проема:

-по ширине прибавить 5-7 см, чтобы не было просветов

-при определении высоты надо учитывать, что при открытых жалюзи сверху образуется пакет ламелей, ширина которых зависит от высоты жалюзи (на 1 м высоты алюминиевых жалюзи связка ламелей 5 см + 2 см высота карниза).

Прибавка по низу жалюзи определяется по вашему желанию.

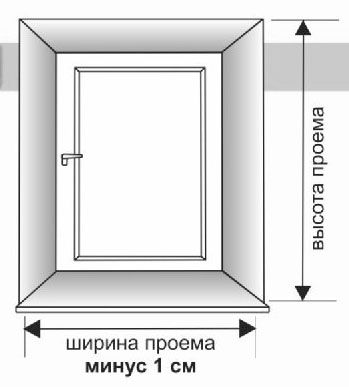

Для определения размеров изделия при установке в проем от ширины проема отнять 1 см.








Высота жалюзи, см

50

100

150

200

250

300

350

400

Размер пакета ламелей в полностью поднятом положении, см

Алюминиевые 25мм

5

6

7

8

9

10

-

-



В состав комплекта горизонтальных жалюзи входят:

*Жалюзи в сборе;

*Цепочка управления;

*Универсальные кронштейны

До 150 см – 2 шт

151-210 см – 3 шт

От 211 см – 4 шт;

*Комплект крепежа;

*Инструкция по установки.



Важно! Во избежание перетирания шнуров, подъем и опускание жалюзи следует производить при открытых ламелях, то есть  в положении, когда ламели развернуты горизонтально!




_______УСТАНОВКА_________________________________________________


1. Распакуйте жалюзи, раскрутив шнур управления

2. Установите универсальный кронштейн. На рис. 1А (к стене) и рис. 1Б (к потолку) показаны варианты установки универсального кронштейна.

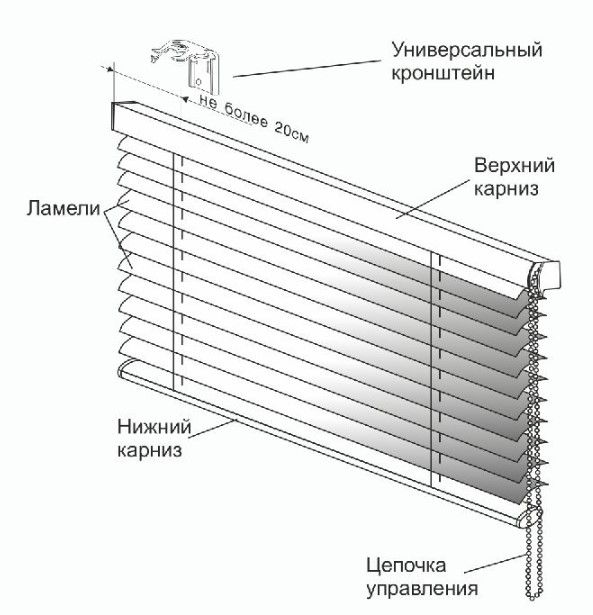

3. Повернув защелку в право, закрепите верхний карниз жалюзи на универсальном кронштейне на расстоянии не более 20 см от края, затем поверните защелку в лево до упора, рис. 2.

4. Проверьте работоспособность жалюзи.


_______РЕГУЛИРОВКА СВЕТОВОГО ПОТОКА ______________________

Поворот ламелей осуществляется при помощи цепочки (и подъем/опускание, и поворот ламелей).

Для корректной работы механизма рекомендуется при подъеме ламелей тянуть только за дальнюю часть цепи (которая ближе к раме), при опускании наоборот, за переднюю часть цепи. В противном случае механизм может застопориться исправить стацию возможно на месте, способ устранения неисправности есть в инструкции.




_______РЕКОМЕНДАЦИИ ПО УХОДУ____________________________

  • Ламели нельзя перегибать.
  • Ламели изготовлены из алюминиевой ленты, покрыты лакокрасочным слоем. Для удаления пыли рекомендуется приобрести специальную щетку с тканевой насадкой.
  • В случает загрязнения используйте губку или салфетку без абразивных моющих средств.
